Здравствуйте Серега!

На все поставленные вами вопросы есть ответы в этой теме. Читайте внимательно.
Что касается водяной завесы, то могу дополнительно сказать, что коль камера таких размеров, то лучше её делать по принципу автомобильной (сухой).
В камере красят и различные детали автомобилей, применяя специальные стойки.

Изготовив подобные, удобные для ваших деталей приспособления, вы с успехом их покрасите.

Нашел вентилятор (улитку) на приточку производительность 12000м3/час. Как Вы думаете хватит на помещение 76м3?

диаметр всасывающего канала 500мм
выпускного 35х45
двигатель 4кВт 1500 об/мин
Напорный он или нет я определить не могу. Лопатки под углом 10шт.

ВНИМАНИЕ!
Всем, кто будет использовать нашу идею с газовыми баллонами, настоятельно рекомендуем вывернуть запорные краны и очень вымыть их изнутри кто, чем может. Можно бензином, растворителем, сильным моющим средством и т.д. Когда мы установили баллоны, то из них потекло компрессорное масло. Газ на станциях видимо сжижается с помощью компрессоров и с годами в баллонах скопилось некоторое количество масла. Те, кто занимается покраской, знают, что масло, это силикон. Попадет в воздушную магистраль и в камеру, намучаетесь. Будет рвать базу, на лаке выступят кратеры. В общем, обезопасите себя. Помойте предварительно баллоны
-----------------------------------------------
Слушай умник. Кто тебе сказал что газ сжиживается компресором? Книжки читать надо!

Здравствуйте Олег!!!
Ещё вопрос с баллонами..... Там ведь левая резьба????!!!!!
ВЫ вытачивали штуцера, или может что-то другое? Подскажите.
Как привязать к полипропилену??
И ещё - как спускать конденсат? Он ведь в каждом баллоне будет по немногу скапливаться....

Полезная инфа, Олег, спасибо! Я когда был у вас, как то этот момент упустил. Купил европейки. Поеду поменяю на американки.
А с маслом и запахом, Олег 100% прав. У меня тоже из некоторых баллонов масло потекло, когда смонтировали в верь ногами. А запах такой, что в магазине спрашивают, что у вас типо, газ где то проравло? Мы тоже сброс как у Олега, на улицу сделали.

Сергей!
В общем ваши разсуждения разумны. Во всяком случае, с точки зрения законов физики.
Мы поступили так:

С лева на стене, это влагоотделитель. Он расположен в самой нижней точке.
Естественно вся влага собирается там и сбрасывается.

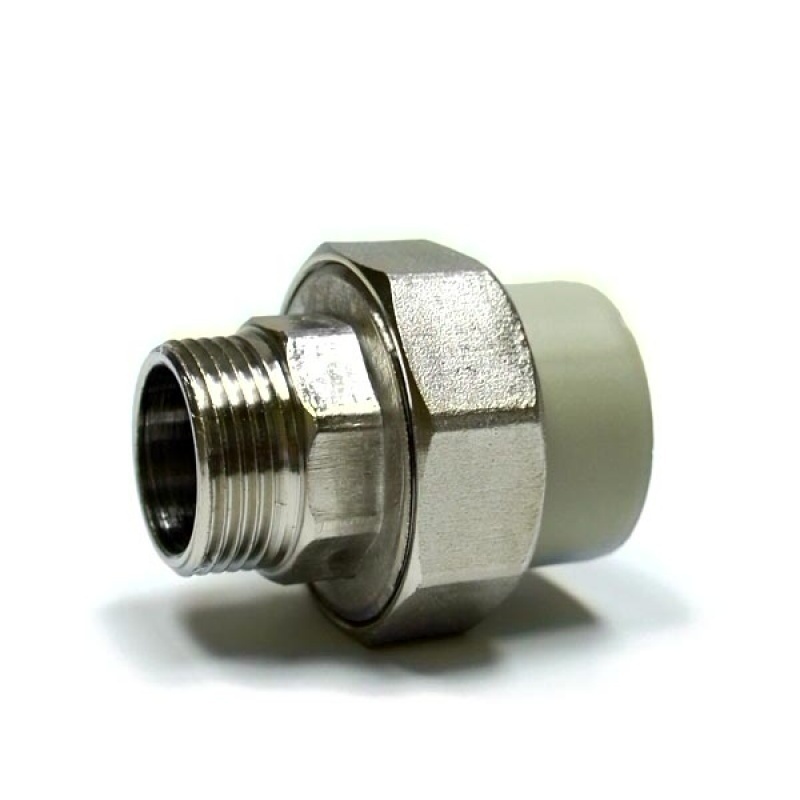

Вот так выглядит обвязка полипропиленом.

Вот влагоотделитель автоматически сбросил отделённый конденсат.

Отредактировано Олег (2014-04-15 20:25:45)

А баллоны в синий цвет покрасили зачем? Понты, типа крутая станция, всё в свой цвет покрашено, так?

В общем-то, это случайность с элементами анекдота. Когда вводится в эксплуатацию объект коммерческого назначения, то создаётся приемочная комиссия. В комиссии помимо прочих, человек шесть-семь чиновников. Представителей различных контролирующих и проверяющих органов. Комиссия, как правило, вместе не собирается. Приходиться привозить членов комиссии по одному, в удобное для них время. И вот во время осмотров, стали возникать вопросы типа:
-" Ой, что это за баллоны? А, они не взорвутся?" Пожароопастность, взрывобезопасность, нормы техники безопасности... и так далее.
Я устал рассказывать, что там внутри просто воздух и баллоны рассчитаны на наше давление ещё и с запасом. В общем возникла угроза неподписания акта ввода из-за цвета баллонов.
А в это самое время на втором этаже заканчивался ремонт офисов. Шла окраска стен. Я позвал своего парня и спросил, какая краска есть в наличии. Оказалась, голубая акриловая. Попросил быстро закатать в любой нейтральный цвет. Вот так баллоны стали голубыми..!
А член комиссии, при следующем посещении удовлетворённо изрек:
-"Ну, вот всё в порядке, пожаробезопасность соблюдена... и подписал акт!

Здравствуйте Олег первый раз пользуюсь услугами форума. Раньше доходил до всего сам, а теперь безвыходное положение. Есть огромное желание построить малярную камеру. Случайно натолкнулся на этот форум и узнал много интересного про вентиляцию , если возможно взглянуть на Ваше творение был бы очень признателен

Народ, есть вопрос! Можно ли на приток поставить канальные вентиляторы? Парень вентиляционщик говорит что можно,а я перечитав форум засомневался в его компетенции? подскажите,кто понимает,а то башку себе совсем сломал с этой вентиляцией....

Здравствуйте Серега!
Я согласен с мнением Sergej и по моему, где то в этой теме я уже высказывался по поводу установки в камеру канальных вентиляторов.
В камере на входе нужно обязательно создать давление, которое частично сохраниться и в камере. Я так же не встречал канальные вентиляторы, которым это было бы по силам.
Понимаете! Воздух, двигающийся через камеру должен пройти три уровня фильтров.
1. Потолочные.
2. Напольные.
3. Блок фильтров, перед вытяжкой.
Для этого нужно создать приличный напор, а, следовательно, нужен вентилятор с мощным двигателем. Минимум 3,5 КВТ.
Если вы найдёте канальный вентилятор мощн. 3,5 КВТ оборот. 3 500, а вытяжной 3-2,5 с аналогичными характеристиками по оборотам, то можно попробовать.

Здравствуйте Уважаемый igori!
Приветствую вас на форуме.

Что сказать по фото? Внешне сама камера сделана хорошо, красиво. Освещение в норме. Фильтра потолочные, тоже. Напольные воздухозаборники так же.
В данный момент, на мой взгдяд, вы стоите на грани ошибки. Да бы не повторять в который раз уже написаное, рекомендую ВНИМАТЕЛЬНО и вдумчиво перечитать эту тему полностью. Если всё равно остануться вопросы, тогда пишите, попробуем разобраться вместе.
Что касается электросетей и напряжения в них, то рекомендую почитать тему   в этой же ветке. Да будет свет в любимом гараже! возможно вам пригодится.
Два вопроса:
1. В каком регионе находитесь. Температуры воздуха зима\лето?
2. Камера находиться к некоем помещении (ангар, бокс и т. д.) либо в личном гараже?

Отредактировано Олег (2014-06-05 11:10:39)

Вы её ещё не сделали, но можете сделать. Сами понимаете, что потом переделывать и дороже и обиднее.

Белгород, это летом +25, зимой -15-20?
Мои мысли такие:
Если рядом есть достаточно просторное отапливаемое помещение, сделайте забор воздуха из него. Меньше будут затраты на нагрев воздуха в камеру.
Но это не суть. Можно оставить как есть. Предпологаемое место для вентилятора и компрессора отделите стеной, с плотной дверью. Это вещи очень шумные и их стоит изолировать. Иначе к концу рабочего дня у персонала будет истерика.
220 вольт, при нормальном напряжении это не плохо. можно ставить эл. двигатель 2,5 КВТ., просто высокооборотистый 3-4 тыс., не меньше. Думаю, что он решит проблему подачи воздуха не за счёт мощности, а за счёт оборотистости. Схема установки вам думаю понятна. По очереди.
1. Забор воздуха.
2. Вентилятор.
3. Теплообменник.
4. Потолочные фильтра.

Здесь у вас проблем не будет если сделаете всё правильно.

Далее пол.

Обязательно ставьте вентилятор на забор отработанного воздуха из камеры. Первый вентилятор создаст вам избыточное давление в камере, но если вы не поставите второй вытяжной вентилятор, то это и будет основная грубая ошибка, которую придётся исправлять. В камере должна быть достигнута циркуляция воздуха. Это обязательно. Отработанный воздух сам в выходной воздуховод не пойдёт в необходимом объёме. Вы это увидите сразу во время покраски. Будет стоять туман. А вам нужно, что бы его не было.
Воздух должен принудительно двигаться от потолка к полу. Если вы не поставите втрой вентилятор, то просто "задушите" первый, это вам любой вентиляторщик скажет.
Далее, регулировка потока:
Ваш воздушный поток пойдёт по кратчайшему растоянию на выход. Посмотрие где у вас подходит подающий воздуховод к потолочным фильтрам. А за тем посмотрите, где выходной воздуховод в полу. Мысленно проведите прямую линию с верху в низ. Это и будет примерный маршрут основного воздушного потока. А вам нужно, что бы воздух от потолочных фильтров обтекал всю машину (со всех сторон равномерно) и уходил из камеры. Необходимо, что бы в камере не было мёртвых зон. Поэтому, рекомендую лотки с клапанами.
Двигатель вытяжного вентилятора должен быть меньшей производительности. Это автоматически создаст вам избыточное давление в камере.
Перед вытяжным вентилятором планируйте фильтра. Мы поработали в камере не более полугода, а в приямке остатки л/к материалов в порошкообразном состоянии можно руками с пола сгебать пригоршнями. Теперь раз в месяц, запускаем туда бойца с пылесосом.
Звонил мне парень из Брянска. В том году приезжал смотреть камеру. Так он ко мне не прислушался и фильтр не поставил. Говорит, что через пол года интенсивной работы вытяжной вентилятор стал стучаться и проситься на выход. Рассказал, что когда сняли, то на рабочем колесе наросты отковыривали отверткой и мет. счёткой.
